Première étape, le démontage

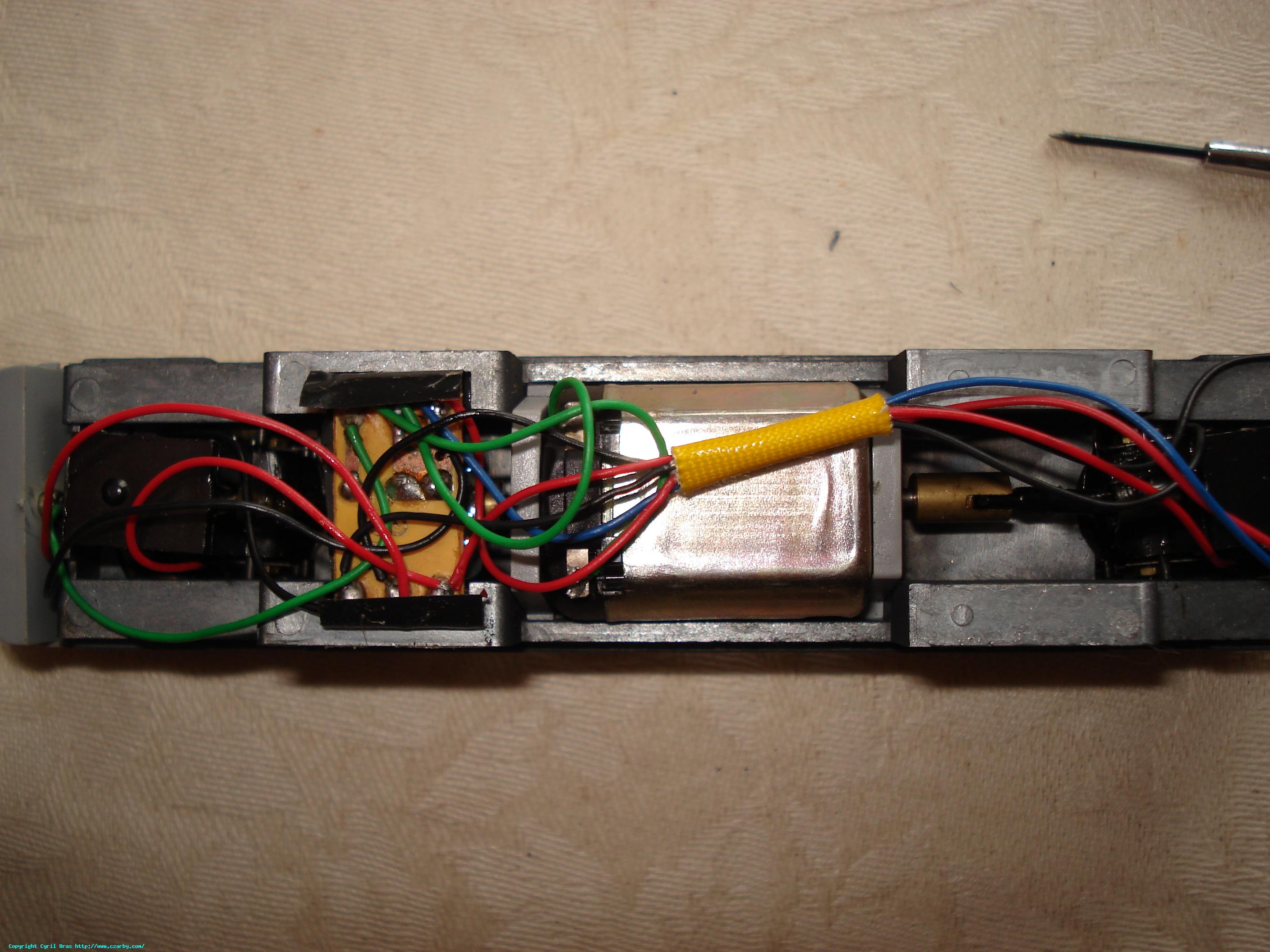

Le démontage de la BB 9602 est très simple puisque il suffit d'écarter les flancs de la machine. On a alors la vue suivante. On remarque sur la gauche un circuit imprimé vers où convergent tous les fils. Nous allons le conserver mais le modifier.
La modification électrique ne présente pas une grande difficulté. Décodeur utilisé Lenz Silver. Le matériel suivant est nécessaire :
- 1 fer à souder avec une panne assez fine
- du scotch
- Déssouder tous les fils qui sont reliés au circuit imprimé ainsi que tous les composants qui y sont soudés.
- Relier les fils orange et gris du décodeur aux bornes du moteur
comme indiqué sur la photo de droite

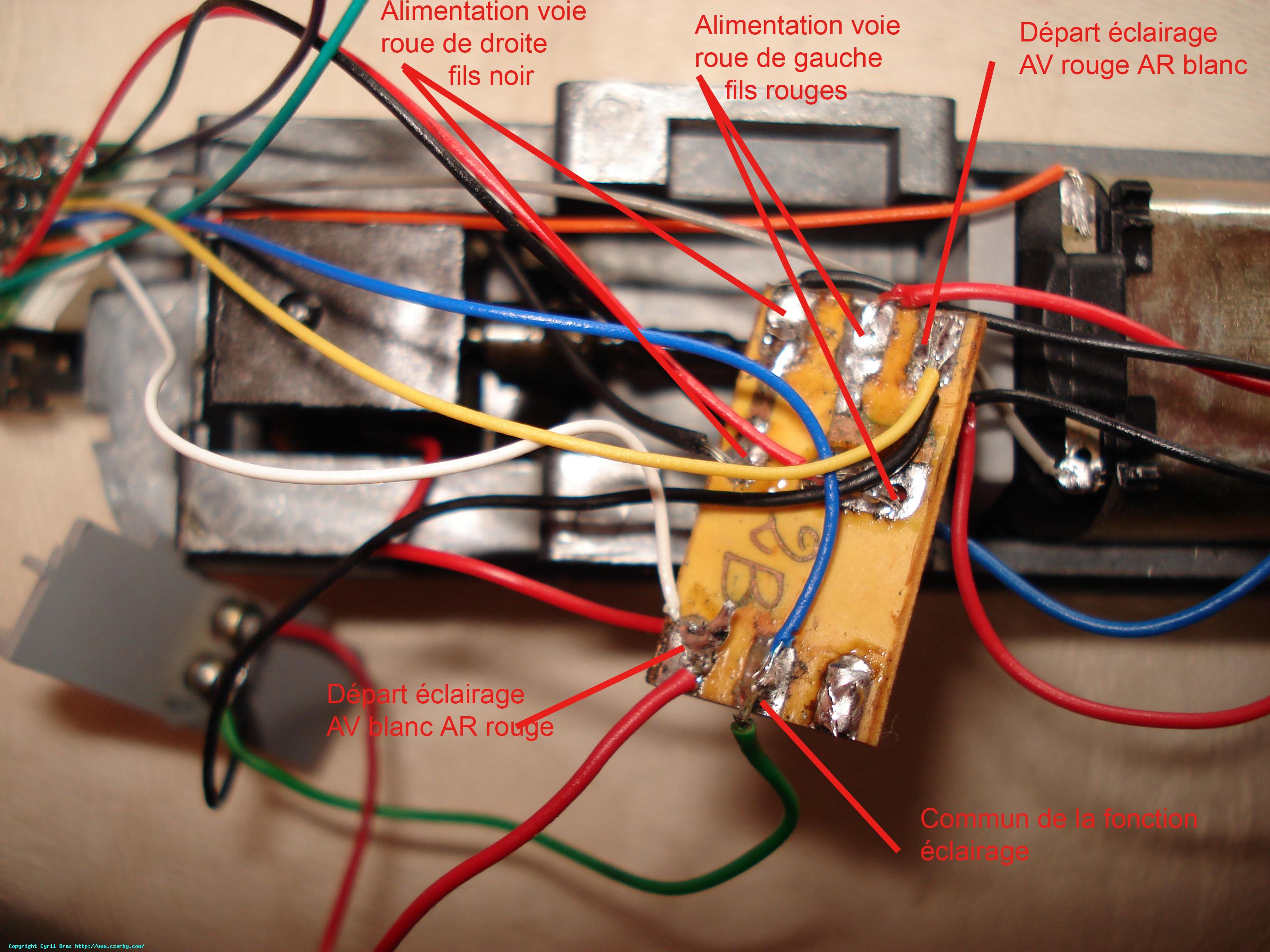

- Reprenons maintenant le petit circuit imprimé, nous allons
l'utiliser pour souder ensemble les fils provenant des différentes
parties de la locomotive et ceux provenant du décodeur. Chaque
borne du circuit imprimé étant indépendante, la
position des fils importe peu. Il suffit de relier entre eux les fils
rouges provenant des bogies avec le fils rouge du décodeur. Les
fils noirs des bogies avec le fils noir du décodeur. Relier ensuite
les fils vert et bleu provenant de l'éclairage avec le fils bleu
du décodeur. Puis le fils rouge de l'éclairage de gauche
(sur la photo) et le fils noir de l'éclairage de droite avec
le fils blanc du décodeur. La même opération maintenant
avec le fils noir de l'éclairage de gauche et le fils rouge de
l'éclairage de droite avec le fils jaune du décodeur.
- Après s'être assuré de l'absence de court circuit,
mettre un morceau de scotch sur le support du circuit imprimé
et ceux afin d'éviter tout contact avec le chassis métallique

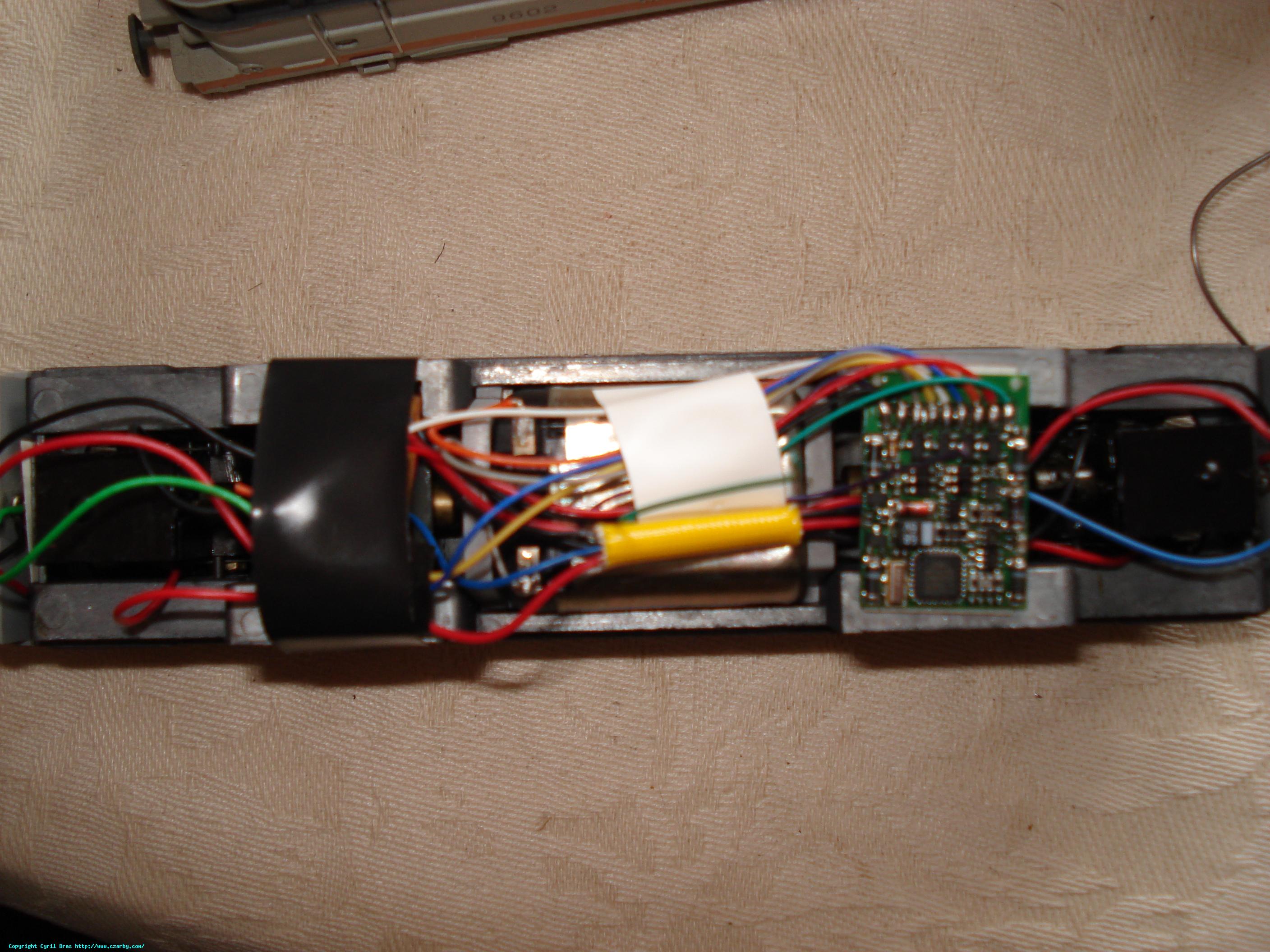

et les bornes du circuit. Placer le circuit dans l'emplacement prévu
à cet effet ; le recouvrir d'un autre morceau de scotch afin
de le maintenir en place. L'espace entre la toiture de la locomotive
et le chassis étant assez grand, le décodeur peut prendre
place de l'autre côté du moteur sans modification du chassis.
Les fils du décodeut pourront être collé au moteur
avec du scotch.

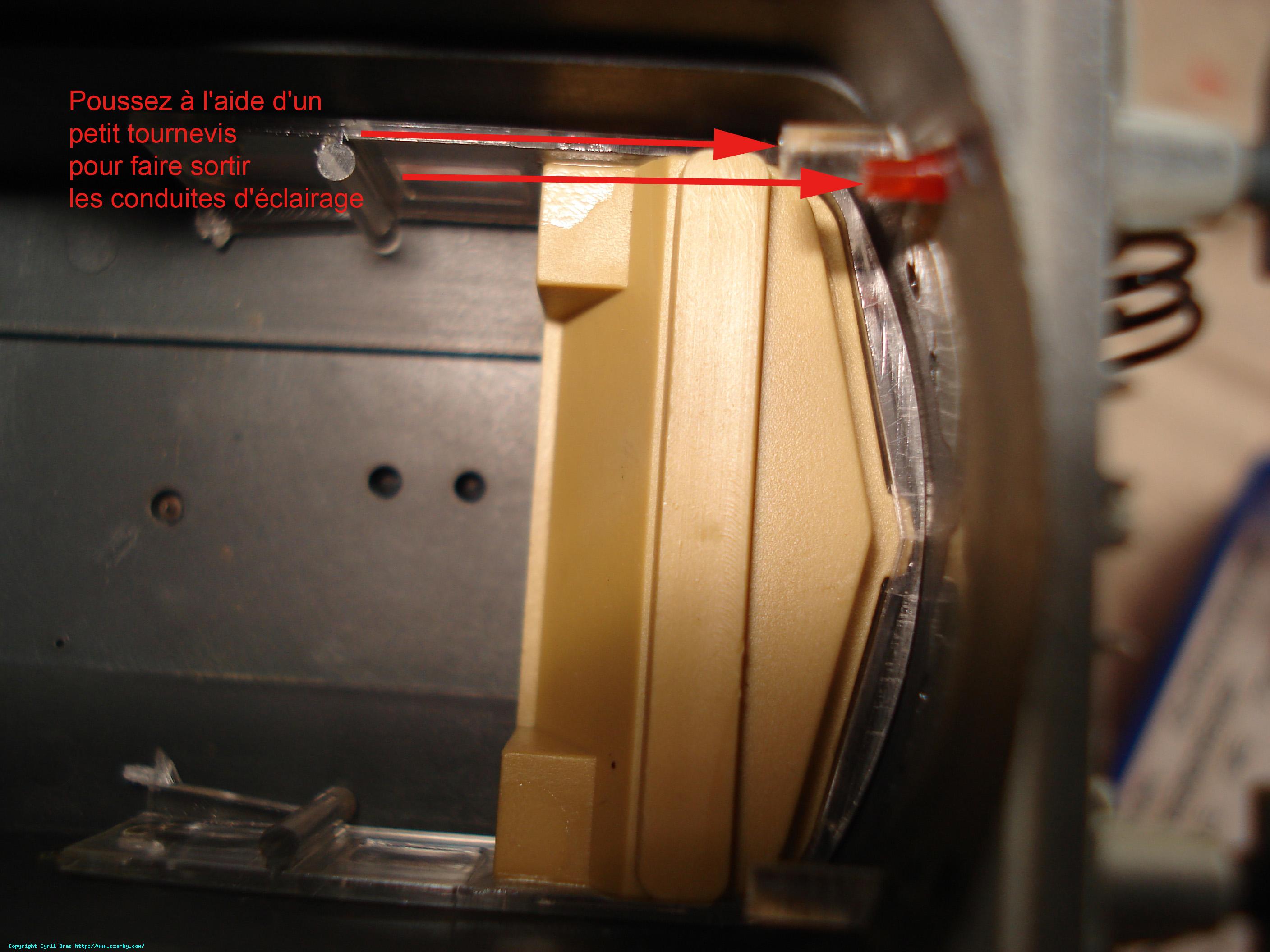

- Afin de réassembler le chassis avec la caisse de la locomotive,
il faut sortir, à l'aide d'un petit tournevis par exemple, les
conduites d'éclairage. Une fois le chassis emboité, il
suffit de les remettre à l'aide d'une pince.
- Ré-assembler le tout et bien s'amuser...
